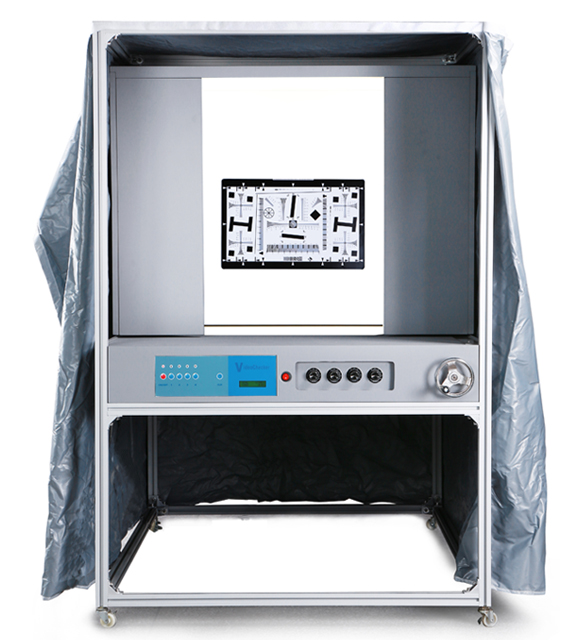

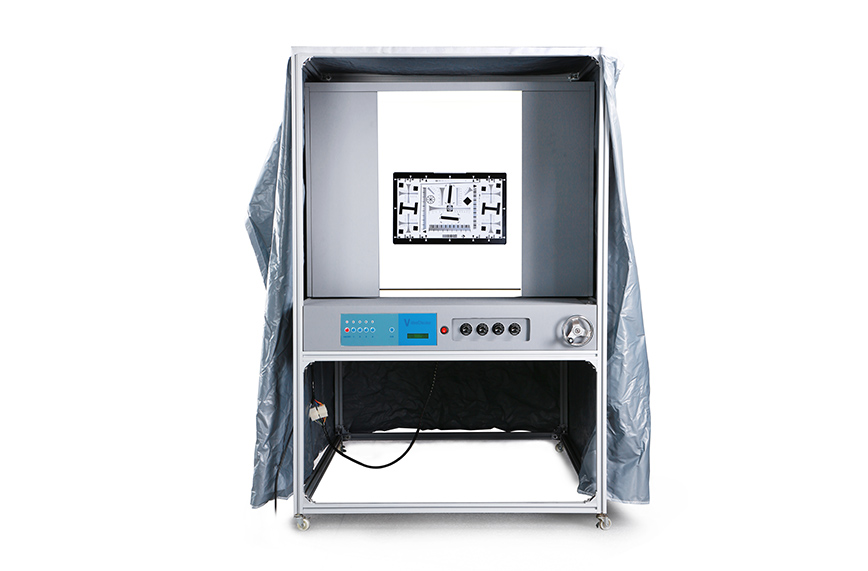

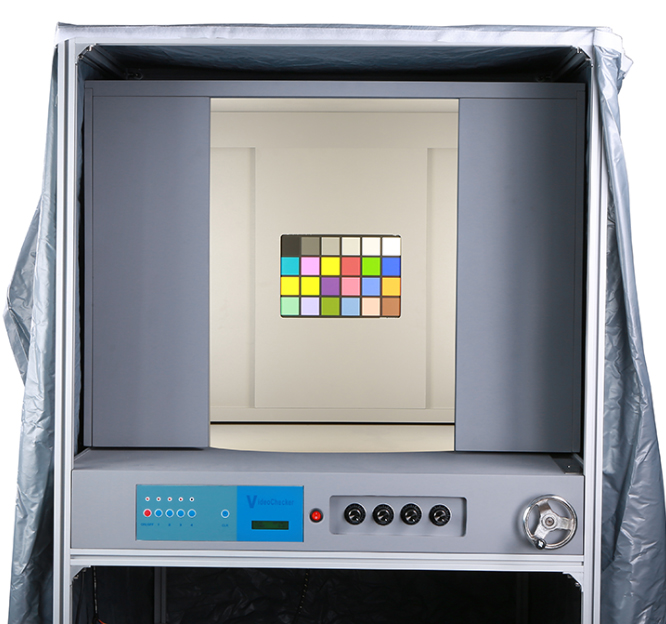

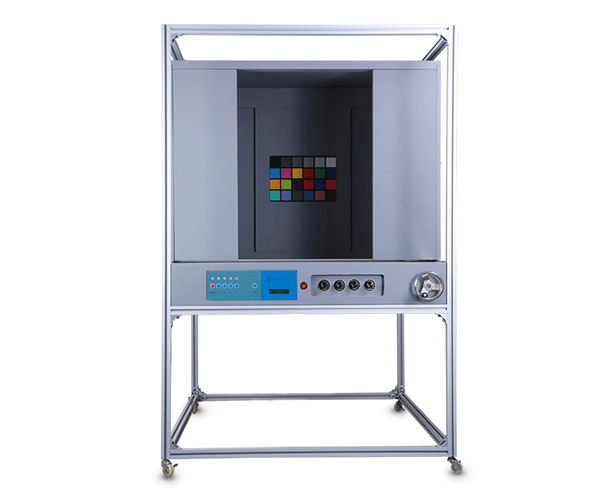

臥式攝像頭測試標準光源VC(2)

用途：VideoChecker給攝像頭測試提供一個(ge) 特殊的照明光源，滿足具有光照均勻度高、測試距離可調、光源色溫可切換和照度連續可調節等要求。

攝像頭測試標準光源說明

燈箱內(nei) 提供D65光源，另配置F燈和TL84兩(liang) 種光源作為(wei) 備用光源。

采用微電腦控製每組光源間快速切換。

超強計時功能，分開記錄每組光源的使用時間。

所有配件均為(wei) 專(zhuan) 業(ye) 進口，國際品質認證。

燈箱性能

1、國際照明學會(hui) （CIE）所認可的七色人工日光，其色溫為(wei) 6500K。

2、光源的照度範圍為(wei) 750至3200勒克斯（Luxes）。

3、光源的背景顏色為(wei) 吸光型中灰色（Neutral Grey），使用燈箱時應盡量避免外界光線照射在箱體(ti) 頂部安裝色板的位置。

4、四組燈光可組合開關(guan) （其中一組為(wei) 備用光源），有必要使用該光源時須先取下第一組和第二組燈管，裝上F燈即可。

5、照度從(cong) 1%-100%可調，均勻度高於(yu) 80%以上，測試距離可根據實際任意調整。

操作說明

1、將電源線一頭插入燈箱工作台底部的插口，另一頭接通市電源，（注意市電電源必須與(yu) 燈箱標示電源相符）此時計時器會(hui) 顯示一個(ge) 流水時間，提示電源已接通。

2、按下ON/OFF鍵，計時顯示為(wei) 該燈箱已使用的總時間。再按1號鍵，此時最上麵的第1組燈光點亮，計時顯示燈管已使用的時間，按2號鍵相對應的第二組燈管點亮，按3號鍵，工作台平麵的第三組燈點亮，4號鍵為(wei) F光源鍵（備用光源）。

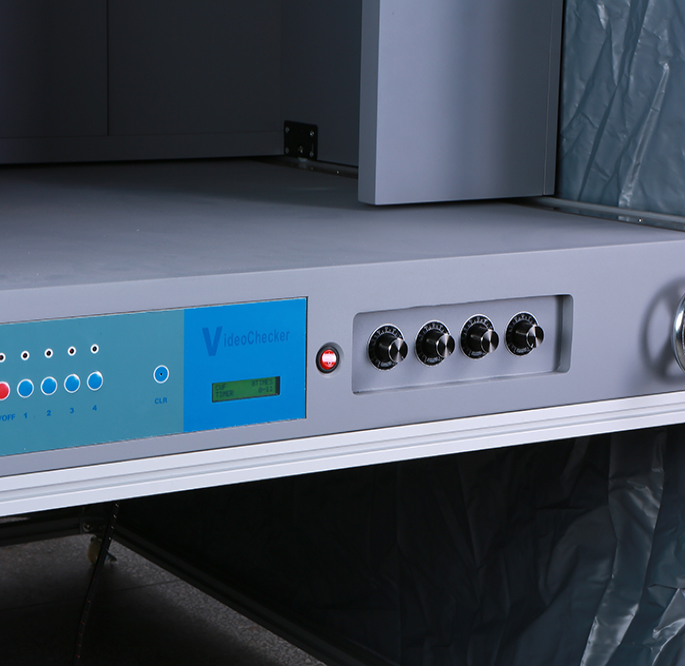

3、可調控製開關(guan) 裝在燈箱的右邊，按從(cong) 外往內(nei) 順序排列，1、2、3組，F光源未設置可調開關(guan) ，可調控製開關(guan) 在產(chan) 品出廠前已按國際光源標準參數設置好，如客戶對自己所生產(chan) 的產(chan) 品在照度上有特殊要求，可旋轉可調開關(guan) 按扭調節到最佳的位置。

4、焦距調整，本產(chan) 品在出廠前設定的高度為(wei) 70cm，如客戶有其它要求可自行設置，具體(ti) 方法用配置的手搖柄插進燈箱右後角的升降控製器裏麵，按正方向搖動即升高，相應按反方向即為(wei) 降低，當升降到所需要的高度後，再把燈箱立柱上的四個(ge) 角碼固定在同一高度來固定吊箱即可。

5、檢測完畢按一下ON/OFF鍵關(guan) 機。下班時要關(guan) 閉市電電源。

光源說明

D65 國際標準人工日光(Artificial Daylight) 色溫：6500K 功率：18W

TL84 歐洲、日本、中國商店光源             色溫：4000K 功率：18W

A 美國櫥窗射燈、比色參考光源              色溫：2856K 功率：75W
