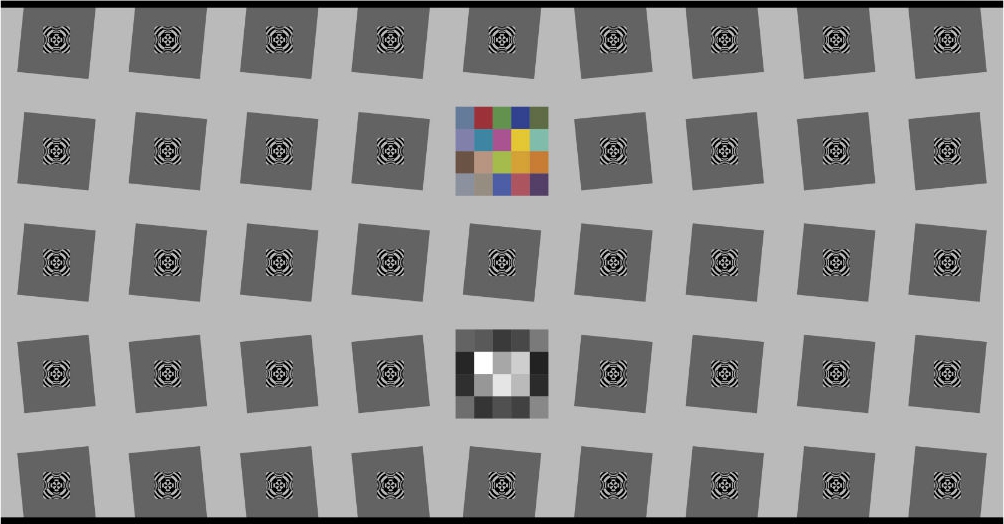

SFRPlus測試卡反差4:1用於測試MTF的測試卡

SFRPlus測試卡特點

•    允分使用了圖卡上的所有空間，信息量大。相比之下，ISO舊款的分辨率測試卡的真實使用率隻有10%，即可有10%的內(nei) 容可用於(yu) 數據化的分析。

•    避免了高反差圖像導致的圖像階調溢出，使曝光寬容度更大，精度和重複性也更高。

•    有助於(yu) 分析信號處理的信息更多，例如銳化、降噪等。

•    全自動圖像識別與(yu) 定位：無需手動選擇分析區域，可全自動定位測試區域。

•    支持多種尺寸和材料：從(cong) 5X5cm到110X187cm，材料可以是無光、半光或背光材料，玻璃鍍鉻材料（用於(yu) 小幅麵高精度分析）。

SFRPlus測試卡可以與(yu) 軟件Imatest中的SFRPlus模塊配合使用，可以分析以下參數

•    MTF清晰度/分辨率

•   畸變和視場角

•    噪點

•    ISO敏感度

•    色彩精度

•  橫向色差

•    Gmma和色調響應。

SFRPlus 測試卡可選項目

反差選擇

•    10:1 和 2:1 反差可用於(yu) 分析非線性信號響應

•    10:1 僅(jin) 一種反差有助分析整個(ge) 取景範圍內(nei) 的3D圖表分析

•    4:1 反差與(yu) 2014版的 ISO-12233標準相符合

介質類型 -半光澤 或 無光材料

•    無光紙，好處是有助減少反光，反光比較均勻，相對於(yu) 啞光相紙的測試圖卡，鏡麵反射很少。無光紙的測試卡MTF極值相對於(yu) 啞光相紙的極限值要小一些。

•    啞光相紙，啞光相紙相對於(yu) 無光紙的細節會(hui) 更多一些，最大密度也更高。但由於(yu) 其有較強的鏡麵反光，通常不適用於(yu) 廣角鏡頭的測試。

長寬比例的選擇

•    5x9 個(ge) 方塊的測試圖，比例適用於(yu) 典型的3:2的單反相機和典型的16:9的HDTV格式的。

•    5x7 個(ge) 方塊的測試圖，比例適用於(yu) 典型的卡片相機和手機，比例為(wei) 4:3。

噴墨打印測試卡的分辨率

我們(men) 提供的所有噴墨打印的測試卡的分辨率通常接近MTF50值5 cycles/mm，因此當選擇測試圖卡的尺寸時，需要基於(yu) 此而考慮。使用太小尺寸的測試卡去測試一個(ge) 高分辨率的相機是不合適的，會(hui) 降低成像係統的分辨率到測試卡的極限分辨率。因此需要考慮測試卡的尺寸要滿足最小的聚焦距離，分辨率要大於(yu) 傳(chuan) 感器的分辨率。

可選尺寸和有效分析區域

對於(yu) 1200萬(wan) 像素以內(nei) 的攝像頭，可以使用中等尺寸的測試卡。大尺寸的測試卡可以測試1200萬(wan) 像素至2400萬(wan) 像素的攝像頭，2400萬(wan) 像素以上的攝像頭需要超大尺寸的測試卡。

SFRPlus 測試卡尺寸

SFRPlus 測試卡有效拍攝區域

圖卡的有效拍攝區域包括上下黑邊以外的部分空白區域，因為(wei) 要讓SFRPlus測試模塊自動分析和定位測試區域，需要包括一部分空白。

色塊元素

色塊元素包括20個(ge) 色塊，可以用於(yu) 分析色彩的還原，但需要選擇其測量數據做為(wei) 參考數據。

預畸變選擇

帶有預畸變的測試圖卡可以用於(yu) 分析廣角和魚眼鏡頭，並且可以調整不同的畸變水平。

我們(men) 不建議使用帶光澤的介質來測試廣角鏡頭或預畸變測試卡，因為(wei) 容易產(chan) 生反光。
