4K(UHD TV)分辨率測試卡200-2000 CPH

4K(UHD TV)分辨率測試卡簡介

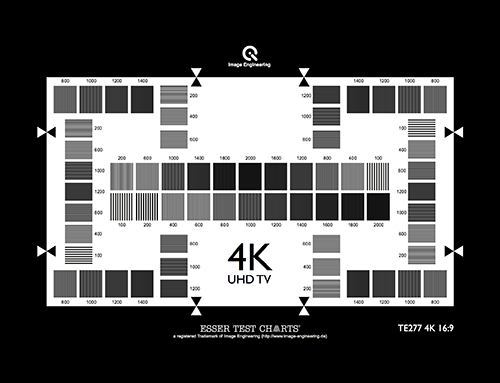

4K(UHD TV)TE277用於(yu) 測量和描述電子4K（UHD TV）攝像機的頻率響應。測試卡由50個(ge) 多波群場組成，分布在16：9的圖像區域。這些場在水平和垂直方向上排列以測量兩(liang) 個(ge) 方向上的分辨率。所有場都以周期每像高的分辨率進行標記。一個(ge) 循環由一條黑線和一條白線組成。

中間的兩(liang) 行以不同的方式排列。上排考慮到，最高分辨率在圖片的中間。因此，2000 cph場在中間，頻率向兩(liang) 側(ce) 減小。

下排頻率從(cong) 左側(ce) 的100cph增加到右側(ce) 的2000cph。該行可用於(yu) 測量和描述被測相機的頻率響應。
