鏡頭分辨率測試卡

鏡頭分辨率測試卡簡介

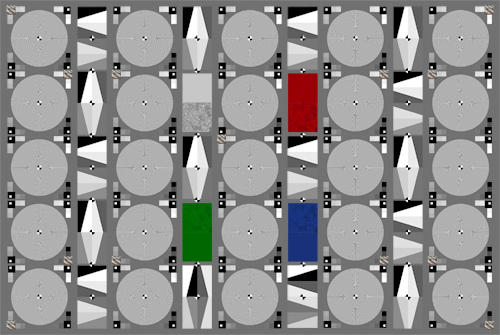

鏡頭TE268專(zhuan) 為(wei) 分辨率和銳度測量而設計。 25個(ge) 正弦調製的西門子星，在四個(ge) 不同對比度的16個(ge) 傾(qing) 斜邊緣，四個(ge) 彩色枯葉圖和繩索結構圖像被放置在測試卡上。測試卡可以對九種不同的圖像高度進行非常詳細的分析。測試卡的縱橫比為(wei) 4：3（圖像尺寸為(wei) 810×1080mm）或3：2（圖像尺寸為(wei) 810×1215mm）。它適用於(yu) 從(cong) 2 MP到180 MP的係統。

中心星的灰階反射率：

測試卡TE268設計用於(yu) 分辨率和銳度測量。可以使用iQ-Analyzer自動分析圖表。

鏡頭分辨率測試卡中的五個(ge) 不同結構允許數字和視覺分析：

• 25個(ge) 正弦西門子星形放置在圖表上。星星具有灰色值，當在圍繞星形中心的圓周上行走時，其變化為(wei) 正弦。

• 每顆星被16個(ge) 灰色斑點包圍，以進行OECF測量。該信息可以用於(yu) 線性化圖像數據。

• 16顆傾(qing) 斜邊緣，對比度為(wei) 100％，80％，60％和40％位於(yu) 星星之間。

• 具有參考斑塊的四個(ge) 枯葉圖（灰色，紅色綠色，藍色）靠近圖像中心放置。

• 測試卡的四個(ge) 角落和中心附近的繩索圖像可用於(yu) 視覺分析。

圖表結構遵循最新ISO標準ISO12233（2014）的建議。

根據ISO12233，十六個(ge) 傾(qing) 斜邊緣可用於(yu) 確定調製和限製頻率。銳化的分析也可以用這些結構進行。

枯葉圖完成分辨率測量。它們(men) 是具有隨機直徑和灰度級的圓形結構。構造結構以對不同顏色進行分辨率測量。

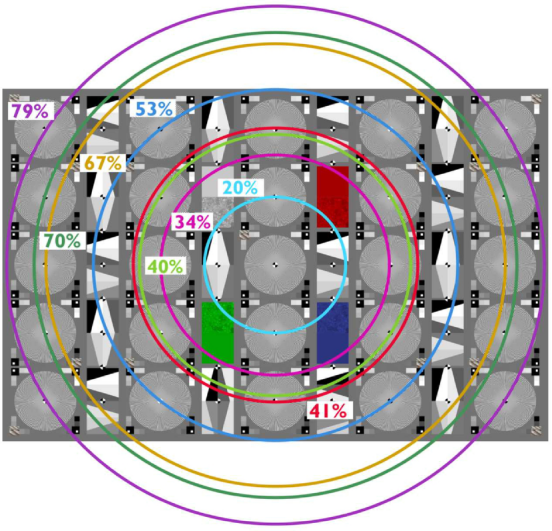

在TE268測試卡上，西門子星形的數量從(cong) 九個(ge) 增加到二十五個(ge) ，以獲得關(guan) 於(yu) 圖像區域的更詳細的信息。可以在這些圖像高度（以％）確定分辨率：0.00-0.20-0.34-0.41 - 0.53 - 0.67 - 0.70 - 0.79。因此，存在關(guan) 於(yu) 在不同圖像高度的係統的對比度行為(wei) 的信息的明確增加的量。

鏡頭分辨率測試卡TE268的最大分辨率取決(jue) 於(yu) 圖表的大小和直徑：

圖表4:3和3:2是可用的。

西門子明星和灰色補丁的大小：
