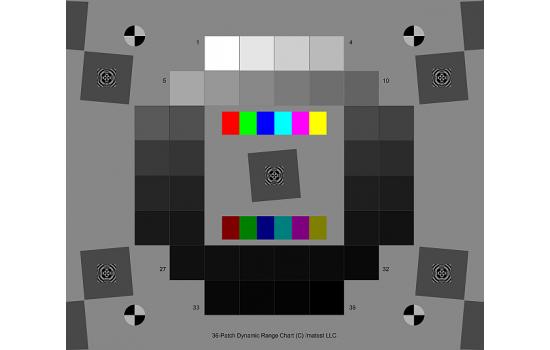

36階寬動態範圍測試卡

簡介

這款有36個(ge) 低噪點色塊，密度範圍有50dB，100dB，120dB和150dB。這四個(ge) 選項滿足了低，高和超高動態範圍係統的需求。這款測試卡比起標準的36階動態範圍測試卡有著更寬的動態範圍。動態範圍測試卡常用規格D280的有效區域是280*210mm，而介質的尺寸是360*280 mm 。我們(men) 也可以製作有效區域是197x235 mm (7.75x9.25 inches)，介質尺寸是203x254 mm (8x10 inch)的測試卡。

低動態範圍（50dB）適用於(yu) 具有小像素的低動態範圍相機。該目標將是拍照手機和平板電腦的理想選擇。

高動態範圍（100dB、120dB），適用於(yu) 大多數高質量相機，數碼單反相機，大型無反光鏡相機以及任何不是特別“HDR”的高品質相機。

超高動態範圍（150dB）專(zhuan) 為(wei) HDR攝像機而設計。

優點

這款測試卡隻需要一張圖片就可以測試寬動態範圍相機的階調響應，噪點和動態範圍。36階寬動態範圍測試卡包含用於(yu) 測試MTF的對比度為(wei) 4:1的斜邊。斜邊的MTF50是大於(yu) 16cycles/mm,比起噴墨的圖卡要好上3倍。中間灰背景的密度和36階動態範圍測試卡的背景相似，使自動曝光的相機可以自動曝光。

使用注意事項

低動態適合選擇DNP，HC5100，HC3100燈箱配套使用，高動態以上適合選擇ITI燈箱（推薦配合 使用）。
建議使用HDR圖像目標具有高照度光源（接近10000lx）為(wei) 了測試圖像傳(chuan) 感器在靈敏度範圍提供足夠的光。
Imatest建議使用寬動態範圍測試卡時配備照度接近10000lX的高照度光源是為(wei) 了給鏡頭提供感光範圍的光。
測試卡適用於(yu) 測試相機和鏡頭的動態範圍。
相機的動態範圍被鏡頭上的閃光燈影響。
傳(chuan) 感器測試是基於(yu) 未被處理的RAW圖像。

使用方法

StepChart 模塊中分析 36 階動態範圍測試卡

1.測試卡的拍攝要求：拍攝需要在暗室中進行，不能有漏光或雜光進入。使用雲(yun) 台安裝並調整拍攝設備，使測試卡與(yu) 相機平行，盡量充滿取景器。

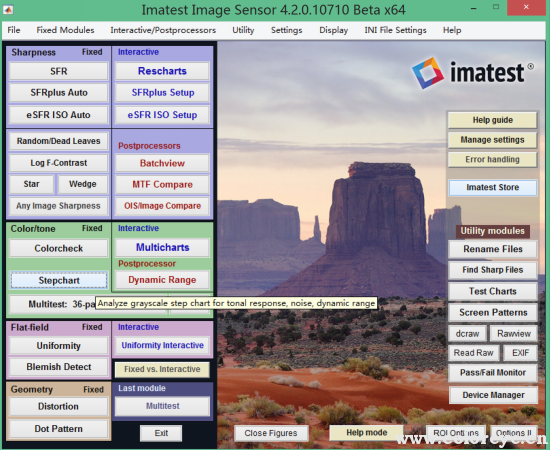

2.打開 Stepchart 模塊，選擇拍攝好的圖像

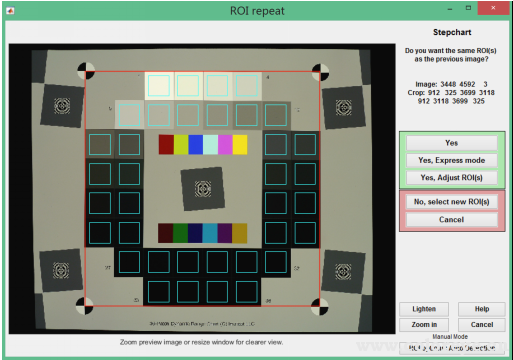

3.在選區窗口中正確四個(ge) 定位標誌的位置。如果由於(yu) 圖像畸變或拍攝偏斜的原因可以通過微調的方式準確定位，目的是使用每個(ge) 灰階的選擇區都落在灰階塊的內(nei) 部。

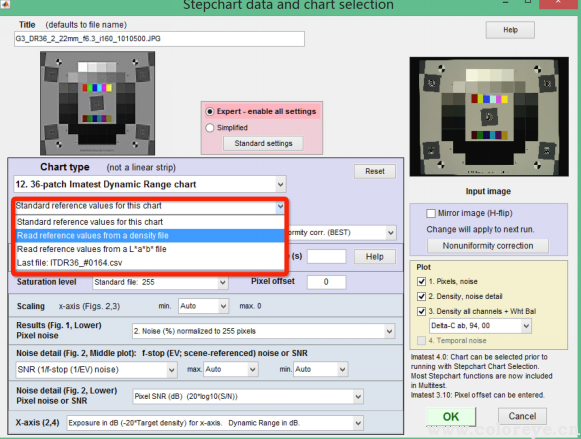

4.在參數設置對話框中，紅色區域處優(you) 先選擇每一批(根據序列號)的實測密度數據。如果找不到實際的參考數據可以使用默認的參考數據。其它參數根據需求進行選擇。以下是一個(ge) 推薦的設置。

5.在各分析結果彈出後，最後會(hui) 彈出保存對話框。根據需求選擇保存的分析結果圖，數據格式。 以及保存路徑，文件名稱等等。

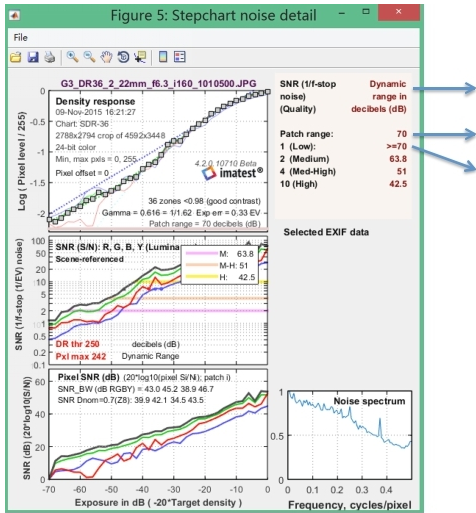

6.最常用的分析結果是下圖：

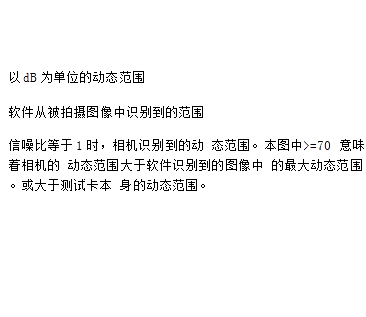

7.信噪比等於(yu) 1 時的動態範圍常常被定義(yi) 為(wei) 此相機在當前拍攝條件下的動態範圍。如果當相機的動態範圍數據大於(yu) 軟件從(cong) 圖像中分析到的動態範圍時，一般有以下幾種情況：
--曝光不正確，曝光過亮或曝光過暗。通常正常曝光是以測試卡中灰背景為(wei) 參考的。這種情 況需要重新拍攝。

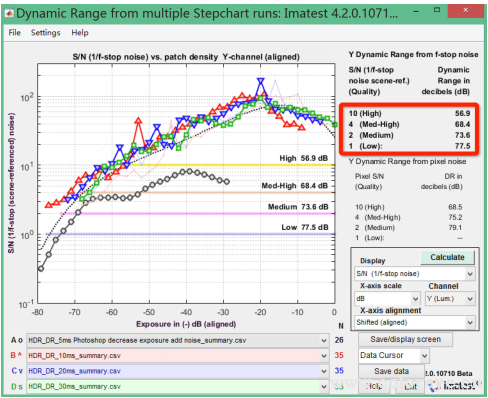

--由於(yu) 相機的動態範圍大於(yu) 測試卡的動態範圍。這種情況的解決(jue) 方法有 a. 更換更大動態範 圍的測試卡。b. 分 3-?‐4 次加減檔曝光，得到更寬曝光範圍內(nei) 的圖像，Imatest 使用 Dynamic 模塊分析多個(ge)   CSV      文件，以得到相機的動態範圍。

--由於(yu) 降噪算法等原因，使拍攝圖像中沒有出現達到信噪比等於(yu) 1的灰階。這種情況的解決(jue) 方法是 a.  更換更大動態範圍的測試卡。b.  減檔曝光並分析，直到出現信噪比為(wei) 1 的灰階。 c. 如果采取 ISO15739--2013 標準分析動態範圍。不需要出現信噪比為(wei) 1 的灰階，隻需要 通過分析相對密度為(wei) 2.0 反射灰階處的信噪比來推演信噪比為(wei) 1 時的動態範圍。Imatest 支持這種標準。可以在 MuiltiTest  模塊中選擇。
