通用綜合測試圖卡

通用綜合測試圖卡簡介

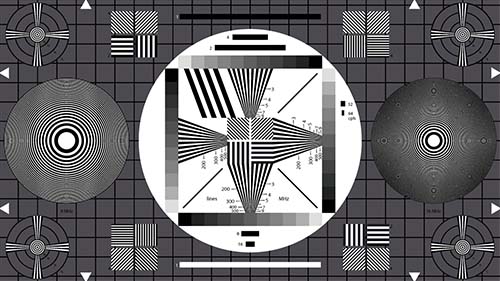

通用綜合測試圖卡TE105用於(yu) 16:9的TV攝像機普通（視覺）評估。它由圓形圖案，灰度，楔形線的光柵，波帶片、網格、對角線和水平線組成。

4階灰階密度從(cong) D=0.15到D=1.65遞增。集成25/15網格對應的電子網格生成器。

測試圖設計主要用於(yu) 定向電子相機的傳(chuan) 輸性的評估。圖像中圓形圖案和網格用來粗略評估幾何結構。2MH和4MHz線柵格分布在整個(ge) 圖像區域內(nei) ，4MHz柵格在水平方向上傾(qing) 斜45°和135°角。

與(yu) 線路選擇開關(guan) 示波器共同作用，使用鍥形垂直柵格確定調製深度的頻率響應。傾(qing) 斜的1MHz塊作為(wei) 參考值。進一步使用鍥形線柵格可以確定分辨率極限的視覺鑒定。此外，還以測量串色幹擾、陷波濾波和梳狀濾波效果。
位於(yu) 灰度塊上方和下方的橫條中頻（條紋）傳(chuan) 輸信息的傳(chuan) 輸特性信息。在灰階的幫助下粗略的評估半色調的再現性。

灰度級的方形區域內(nei) 有三個(ge) 對角線用來進行交錯檢測。該行的階梯型接收表示雙絞線。在左右兩(liang) 側(ce) 有兩(liang) 個(ge) 帶片被放置，左邊的局部頻率到達8，右邊達到16MHz。

圖像上的帶片用來確定TV攝像機和TV傳(chuan) 輸係統的以下特征：
1、水平，垂直和對角方向上的分辨率
2、分辨率取決(jue) 於(yu) 掃描的位置
3、水平和垂直光圈校正的效果
4、帶片和電視光柵相應彩色顯像管蔭罩結構之間的幹擾影響
5、相機的水平和垂直（或者在測試圖）運動反應：動態分辨率，臨(lin) 時擾動
