解析度綜合測試卡_ITE/EIJA分辨率卡

解析度綜合測試卡簡介

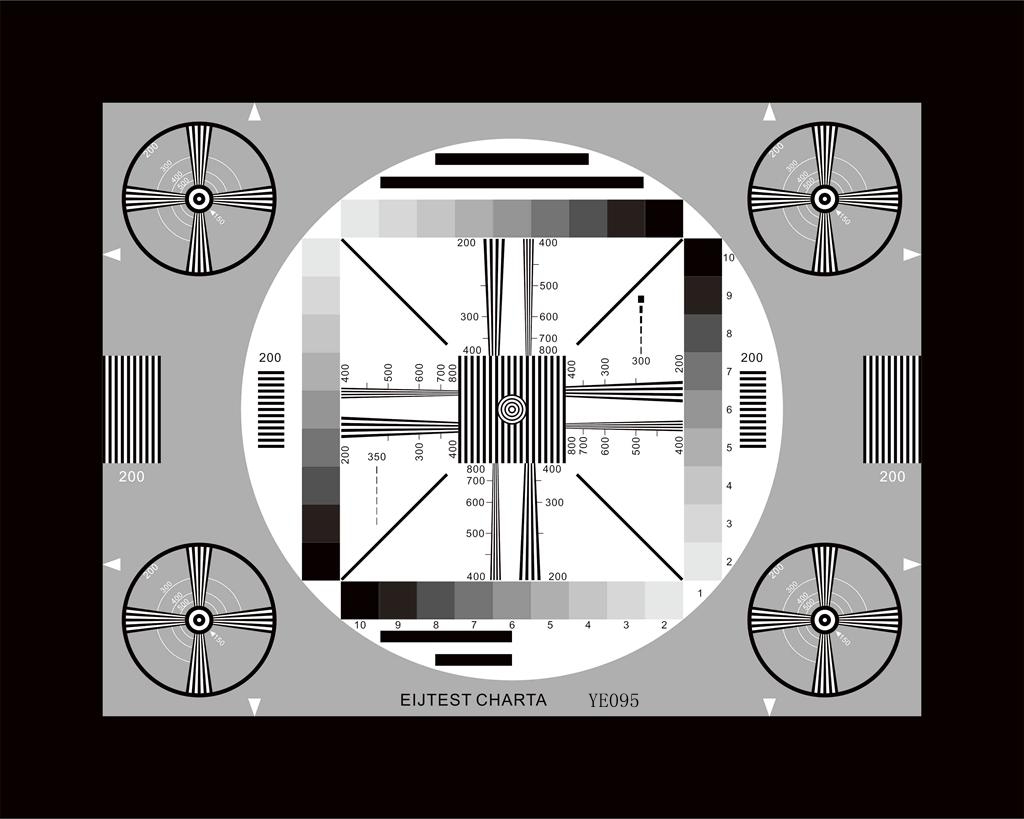

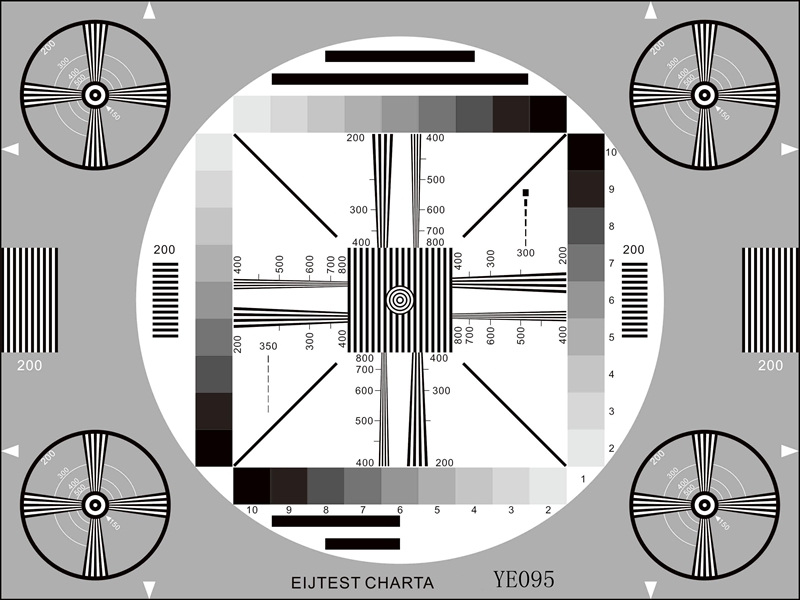

解析度綜合測試卡YE 095用於(yu) 電子攝像機的普通視覺評估。測試卡中4個(ge) 灰階條的密度是從(cong) D=0.15到D=1.35(對比度11:1)以D=0.15的定量逐漸增加。關(guan) 於(yu) 圖像白色區域(透射率=100%，D=0)的對比度是22:1。白色區域周圍的灰色區域的密度是D≈0.25(透射率=57%)。

解析度綜合測試卡使用說明

測試卡中的圓形圖可以對線性掃描性能進行一個(ge) 粗略評估。卡中到處分布的200線光柵，可以監控水平和豎直方向上的線性畸變。白線和黑線之間的距離應該全部相等。

通過帶選線開關(guan) 的示波鏡，豎直的楔形光柵可以實現調製深度的頻率響應。200線杆的信號可用作參考值。楔形光柵可進一步實現分辨率極限的視覺評估。另外，也可以觀察到串色幹擾、陷濾波器及梳妝濾波器的效果。

灰階條上麵和下麵的水平杆圖在中頻區（快速移動）傳(chuan) 遞傳(chuan) 輸特性信息。可能借組灰階條對半音接受進行粗略評估；由於(yu) 周圍的白色區域影響，是不可能得出確切的結果。

灰階條所構成的方格裏的四條對角線可以用於(yu) 檢測線條交錯特征。線條的階梯狀接收表示配對的線條。
