幾何/重合測試卡

幾何/重合測試卡簡介

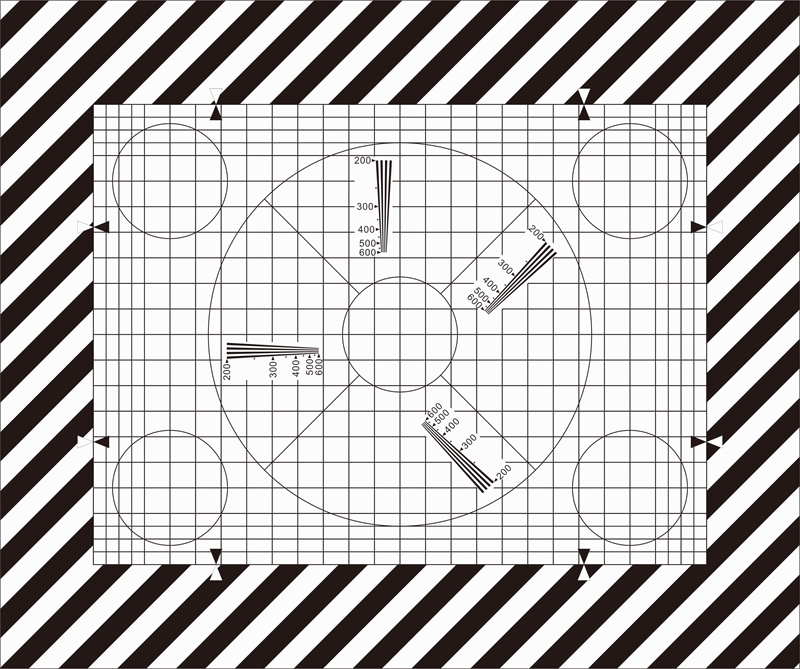

幾何/重合測試卡在條紋背景上有水平23個(ge) 和垂直53個(ge) 直線柵格。3個(ge) 網格線從(cong) 中間劃分外圍的3行網格。網格線的寬度是圖像寬度的0.15%。大圓形線的直徑為(wei) 83是圖像高度的1/3%，5個(ge) 小圓形線的直徑是圖像高度的25%。

4分辨率鍥被分布在大圓的0°、45°、90°和135°處，對應的2-10MHz信號頻率（8 MHz和600線的標記結束）。

幾何/重合測試卡應用

• 該測試卡專門為運營調整和控製TV攝像機而設計。
• 圓圈的線性掃描可以粗略的視覺評估。
• 網格線的作用是調整定位。
• 鍥的作用是測試分辨率。
