脈衝灰度測試卡 色調再現和頻率響應評估

脈衝灰度測試卡簡介

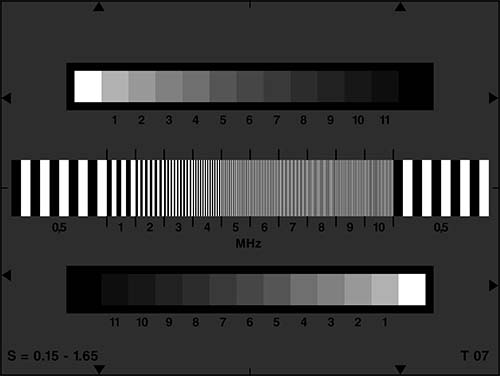

這張灰度測試卡被設計用於(yu) 電子照相機的調製深度的半色調再現和頻率響應評估。

在灰色背景（D= 0.75，remission=18％）的中心位置被布置一行光柵，其產(chan) 生的攝像機輸出信息0.5到10MHz的頻率。上下兩(liang) 條逆流的黑白灰度測試條分布。

其校準的灰塊從(cong) 1到11的密度和反射率值如下表：

這裏說密度是基於(yu) BASO4=0和等級等於(yu) 0.15級別。兩(liang) 個(ge) 外區域（0和12）是白色的（D =0.05，反射率= 90％）和黑色。由於(yu) 反射材料的在本領域應用的可能性可以設計出比等級11（D〜1.55）密度更低的測試卡。

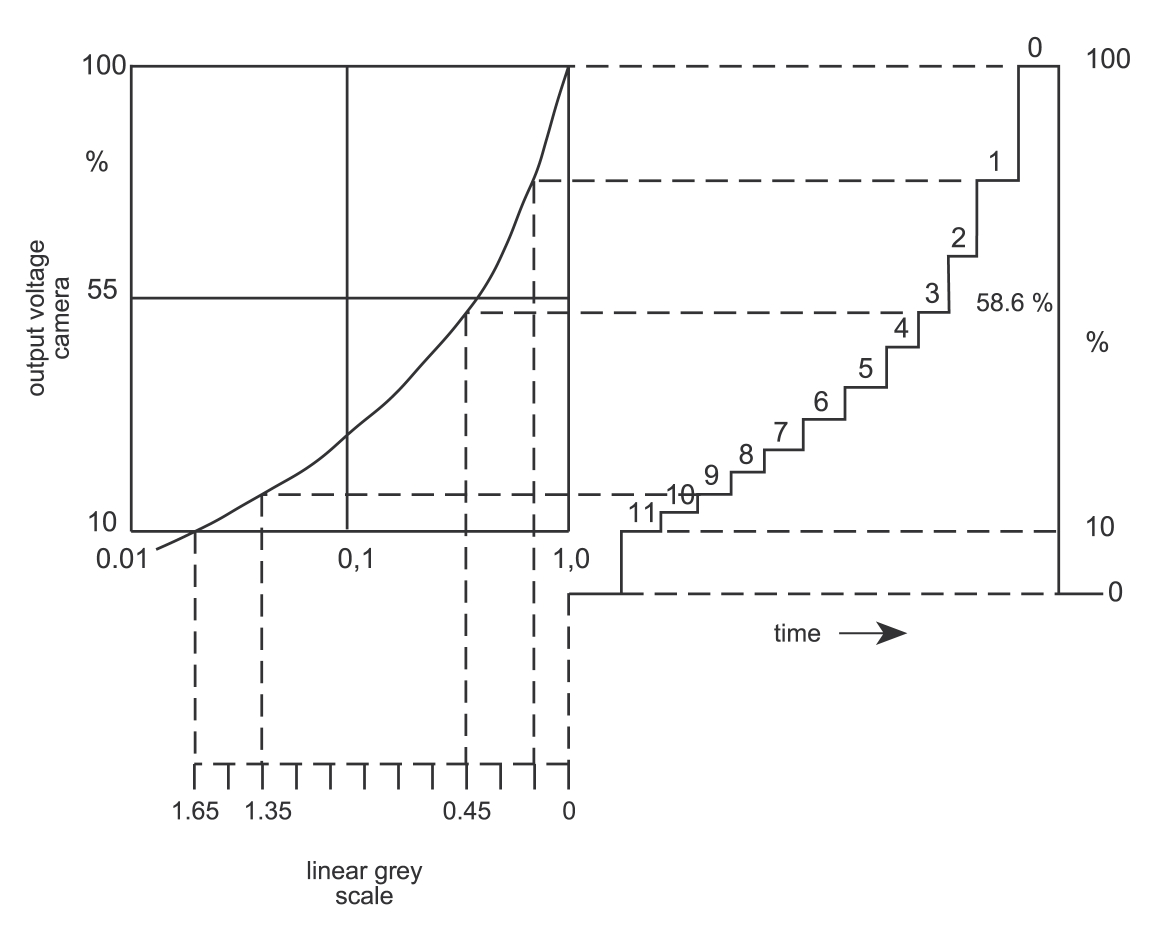

灰階實現半色調再現的評估。具有特殊的測量係統（VX700，視頻選項，Optest VTC1），也可以決(jue) 定照相機的伽馬。

使用線柵格能夠確定對比度變換函數。脈衝(chong) 信號幅度參考值是在0.5MHz。為(wei) 了可以測量中間、上下邊緣的CTF（對比度傳(chuan) 遞函數）攝像機必須上下回轉。必須小心避免信號消減影響黑白級別測定。

測量步驟

測量可以在各種相機輸出信號進行，但優(you) 選在Y亮度信號（或編碼Y中完美B和W平衡）。在圖像的中心和角測量，記錄拍攝鏡頭的橫向色相差。除了確定相機響應的特定值5MHz，根據其他頻率的響應的測量值來繪製一個(ge) 曲線，根據測試卡分析的空間頻率給出對比度損失（或調製）。推薦測量0.5兆赫和1至7兆赫的頻率脈衝(chong) 串。測量得到CTF。

計算公式可以根據CTF值來計算MTF：
MTF（8N）=π/4 CTF（N）+1/3 CTF（3N） - 1/5 CTF（5N）+1/7 CTF（7N） - 1/9 CTF（9N）+1/11 CTF （11N）...]
其中，N是所分析的測試卡的空間頻率; N=TVL/ H
