HDTV通用測試卡

HDTV通用測試卡TE117是為(wei) 快速視覺評估高清電視攝像機的圖像傳(chuan) 輸特性而設計的。

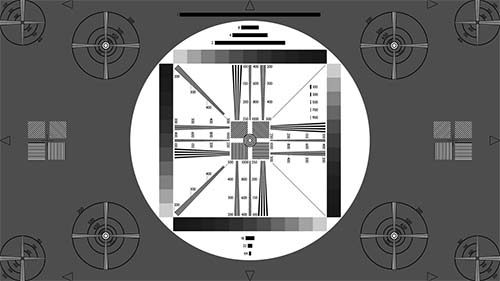

HDTV通用測試卡簡介

在測試卡灰色背景區（D=0.75;透射率=18%）的中央，有一個(ge) 白色的圓形，該圓形裏麵有灰階條及分辨率楔形圖。

在中央白色大圓圈的兩(liang) 邊有四個(ge) 帶有分辨率楔形圖的小圓圈。

16:9的格式是由位於(yu) 水平和豎直中間線上的四個(ge) 空心箭頭所標示的。另外，位於(yu) 圖片上邊緣和下邊緣的離4個(ge) 圓形很近的四個(ge) 空心箭頭標示了4:3的格式。因此此測試卡也可以用於(yu) 測試4:3的攝像機。

HDTV通用測試卡使用說明

在白色圓圈內(nei) 的四個(ge) 方向上各有一個(ge) 11度灰階條。這四個(ge) 灰階條的灰度從(cong) D=0.15到D=1.65以線性等量方式逐漸增加，可用來檢查高清攝像機的半色調再現性能。由於(yu) 周圍的白色區域，檢查結果會(hui) 很可靠。

測試卡上的所有頻率值都用cph（每單位像高的線數）表示。在中央大圓圈裏，水平及豎直地排列了三條不同頻率的分辨率楔形圖。它們(men) 的頻率分別是從(cong) 100到250,200到500,400到1000cph。另外，在45度角交叉的兩(liang) 條分辨率楔形圖在產(chan) 生頻率為(wei) 從(cong) 200到5000cph。

在測試卡的正中心及左右兩(liang) 側(ce) ，有四個(ge) 線光柵方格，傾(qing) 斜的角度分別 為(wei) 0°，45°，90°，135°。它們(men) 產(chan) 生了一個(ge) 200cph的頻率。那些傾(qing) 斜角度為(wei) 45°及135°的線光柵方格在水平及豎直方向上（由於(yu) 他們(men) 的傾(qing) 向）生成了不同的頻率（141.4cph）。中央大圓外麵的八個(ge) 小圓分別是按照16:9格式及4:3格式放置的。較大的圓形有十字形分辨率楔形圖。圓圈裏麵的小圓圈是設計用來標示水平和豎直方向上的分辨率的，同時也可以用於(yu) 檢測幾何失真。此卡測試的分辨率等級是200，500，660，725及800cph。

位於(yu) 四個(ge) 角落的四個(ge) 外圍圓形有更長的分辨率楔形圖，它們(men) 的交叉點是500cph，並且標有從(cong) 200到800cph的刻度。

在測試卡的中間白色及灰色區域裏，排列有七條杆元圖，長度依次為(wei) 1（=像高的一半），2,4,8,16,32及64cph。右側(ce) 豎直灰階條的左邊另有5個(ge) 短杆元，分別是100，300，500，700及900cph。
